Применяются для крепления металлочерепицы к деревянным и металлическим кровельным конструкциям. Изготовлены из оцинкованной стали. Наконечник – сверло.

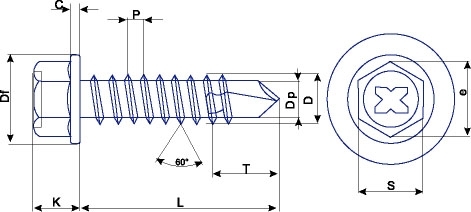

Технические характеристики
Обозначение |
Твердость поверхности, HV |
L длина, мм |
P шаг резьбы, мм |
C толщина бурта, мм |
Df диаметр бурта, мм |
е, мм |
K высота головки, мм |
| 5,5 х 19 | min 560 | 18,00-20,00 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
| 5,5 х 25 | min 560 | 24,00-26,00 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
| 5,5 х 32 | min 560 | 30,75-33,25 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
| 5,5 х 38 | min 560 | 36,75-39,25 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
| 5,5 х 51 | min 560 | 49,75-52,25 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
| 5,5 х 76 | min 560 | 74,50-77,50 | 1,80 | 1,00 | 10,00-11,00 | 8,71 MIN | 5,25-5,40 |
Обозначение |
Твердость серцевины, HV |
D наружный диаметр, мм |
Dp диаметр сверла, мм |
T длина сверла, мм |
Приблизительный вес 1000 шт., кг |
|||
| 5,5 х 19 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 5,60 | |||
| 5,5 х 25 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 6,33 | |||
| 5,5 х 32 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 7,55 | |||
| 5,5 х 38 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 7,84 | |||
| 5,5 х 51 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 9,45 | |||
| 5,5 х 76 | 240-425 | 5,28-5,46 | 4,55-4,70 | 7,50-9,00 | 12,27 | |||
Обозначение |
Твердость поверхности, HV |
L длина, мм |
P шаг резьбы, мм |
C толщина бурта, мм |
Df диаметр бурта, мм |
е, мм |
K высота головки, мм |
| 6,3 х 19 | min 560 | 18,00-20,00 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 25 | min 560 | 24,00-26,00 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 32 | min 560 | 30,75-33,25 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 38 | min 560 | 36,75-39,25 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 51 | min 560 | 48,75-51,25 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 60 | min 560 | 58,75-61,25 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 10,95 MIN |
| 6,3 х 70 | min 560 | 58,75-61,25 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 10,95 MIN |
| 6,3 х 80 | min 560 | 78,50-81,50 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 100 | min 560 | 98,50-101,50 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 130 | min 560 | 128,50-131,50 | 1,80 | 1,00 | 10,00-11,00 | 10,95 MIN | 5,75-5,90 |
| 6,3 х 150 | min 560 | 148,50-151,50 | 1,80 | 1,00 | 10,00-11,00 | 10.95 MIN | 5,75-5,90 |
Обозначение |
Твердость серцевины, HV |
D наружный диаметр, мм |
Dp диаметр сверла, мм |
T длина сверла, мм |
Приблизительный вес 1000 шт., кг |
|||
| 6,3 х 19 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 7,42 | |||
| 6,3 х 25 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 8,40 | |||
| 6,3 х 32 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 9,50 | |||
| 6,3 х 38 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 10,40 | |||
| 6,3 х 51 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 12,60 | |||
| 6,3 х 60 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 14,00 | |||
| 6,3 х 70 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 17,30 | |||
| 6,3 х 80 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 17,30 | |||
| 6,3 х 90 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 20,20 | |||
| 6,3 х 100 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 24,00 | |||
| 6,3 х 130 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 40,00 | |||
| 6,3 х 150 | 240-425 | 6,03-6,25 | 5,40-5,55 | 8,00-9,50 | 45,00 | |||
Материал: сталь С1022
Покрытие: белый цинк 7мкм
Шаг резьбы: частый
Головка: шестигранная головка D=8
Наконечник: сверло №3
