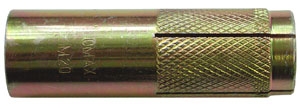

Забиваемый анкер

Анкер с внутренней резьбой и конусообразным клином предназначен для крепления материалов и оборудования к бетону, естественному камню, кирпичу. Это простой и быстрый монтаж, а именно: устанавливается в предварительно просверленное отверстие, соответствующее диаметру и длине анкера; расклинивается при монтаже.

Технические характеристики

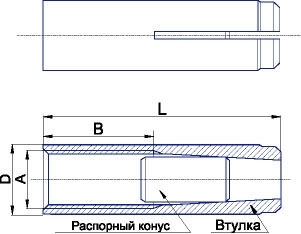

Обозначение	M6 / 8 х 25	M8 / 10 х 30	M10 / 12 х 40	M12 / 16 х 50	M16 / 20 х 50	M20 / 25 х 80
A резьба	М6	М8	М10	М12	М16	М20
B длина резьбы, мм	11,00	13,00	15,00	19,00	25,00	33,00
D внешний диаметр анкера, мм	8,00	10,00	12,00	16,00	20,00	25,00
L длина анкера, мм	25,00	30,00	40,00	50,00	65,00	80,00
Ls блина болта, мм	G + E	G + E	G + E	G + E	G + E	G + E
E глубина завинчивания, мм	6,00-11,00	8,00-13,00	10,00-15,00	12,00-19,00	16,00-25,00	20,00-33,00

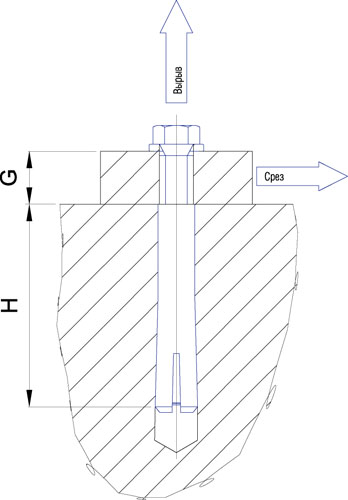

H глубина анкеровки, мм	25,00	30,00	40,00	50,00	65,00	80,00
Do диаметр	8,00	10,00	12,00	15,00	20,00	25,00
Вес 1000 штук, кг	6,44	12,15	21,40	54,66	108,05	209,00

G - Толщина прикрепляемого материала.



.
