Анкерный болт с гайкой

Предназначен для монтажа различных конструкций (стальные конструкции, барьеры, ограждения и т.д.) в полнотелых материалах. Состоит из втулки, шпильки с конусом на конце и гайки-прокладки.

Технические характеристики

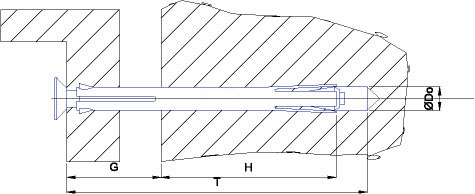

Обозначение	Do диаметр сверла, мм	Т мин. глубина при сквозном монтаже, мм	H мин. глубина анкеровки, мм	L длина анкера, мм	Da макс. толщина прикрепляемого материала, мм
8 х 40	8,0	40,0	25,0	40,0	10,0
8 х 65	8,0	65,0	35,0	65,0	15,0
8 х 85	8,0	85,0	35,0	90,0	40,0
10 х 40	10,0	40,0	35,0	45,0	10,0
10 х 50	10,0	50,0	40,0	55,0	20,0
10 х 75	10,0	75,0	50,0	80,0	40,0
10 х 95	10,0	95,0	40,0	100,0	50,0
12 х 60	12,0	60,0	35,0	65,0	15,0
12 х 100	12,0	100,0	50,0	105,0	50,0
12 х 130	12,0	130,0	50,0	135,0	75,0
16 х 150	16,0	150,0	60,0	155,0	80,0
20 х 150	20,0	150,0	60,0	155,0	80,0

Обозначение	M резьба	Мин. вырывающая сила, кН (бетон В25)	Допустимый изгибающий момент, Нм	Макс. крутящий момент при анкеровке, Нм	Вес 1000 шт., кг
8 х 40	М6	10,50	5,2	10,0	16,28
8 х 65	М6	10,50	5,2	10,0	24,00
8 х 85	М6	10,50	5,2	10,0	29,42
10 х 40	М8	13,10	12,9	25,0	28,22
10 х 50	М8	13,10	12,9	25,0	32,24
10 х 75	М8	13,10	12,9	25,0	45,00
10 х 95	М10	18,30	25,7	40,0	54,10
12 х 60	М10	18,30	25,7	40,0	54,40
12 х 100	М10	18,30	25,7	40,0	88,16
12 х 130	М10	18,30	25,7	40,0	111,16
16 х 150	М12	22,8	32,1	50,0	205,00
20 х 150	М20	27,4	38,5	60,0	365,70



.
