Клиновый анкер



Клиновой анкер используется для крепления тяжелого оборудования к бетону, естественному камню, кирпичу. Сквозная установка. Анкер забивается молотком в предварительно просверленное отверстие в прикрепляемом материале и бетоне, а затем затягивается гайкой.

Технические характеристики

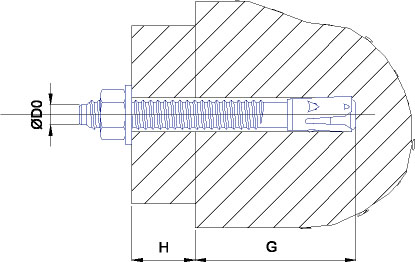

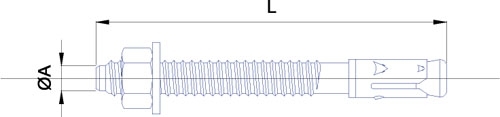

Обозначение	A резьба	L длина анкера, мм	G макс. толщина прикрепляемого материала, мм	Do диаметр сверла	H глубина анкеровки, мм
6 х 40	М6	40,0	5,0	6,0	35,0
6 х 95	М6	95,0	55,0	6,0	50,0
8 х 50	М8	50,0	5,0	8,0	45,0
8 х 80	М8	80,0	10,0	8,0	65,0
8 х 105	М8	105,0	55,0	8,0	65,0
10 х 65	М10	65,0	5,0	10,0	60,0
10 х 95	М10	95,0	10,0	10,0	70,0
12 х 100	М12	95,0	5,0	12,0	80,0
12 х 120	М12	120,0	20,0	12,0	80,0



Обозначение	S мин. толщина строительного элемента, мм	Мин. вырывающая сила, кН (бетон В25)	Вес 1000 шт, кг
6 х 40	53,0	1,40	10,12
6 х 95	75,0	3,20	19,32
8 х 50	68,0	1,60	22,38
8 х 80	98,0	3,30	32,04
8 х 105	98,0	3,30	39,32
10 х 65	90,0	4,00	46,00
10 х 95	105,0	5,00	60,16
12 х 100	120,0	6,00	93,85
12 х 120	120,0	6,00	107,80



.
